色譜氣體保護儀

一、背景

     1、【锂電池】 雙(二乙基氨基)矽烷(BDEAS)，化學式：C₈H₂₂N₂Si，雙(二乙基氨基)矽烷是一種有機矽化合物，它是一種無色液體，具有低粘度和低表面張力。雙(二乙基氨基)矽烷在化學和工業領域中被廣泛應用，例如作爲表面活性劑、潤滑劑、粘合劑、防水劑等。它還可以用于制備有機矽聚合物和矽氧烷等化合物。雙（二乙基氨基）矽烷暴露在空氣中，迅速與空氣中的氧氣、水反應，生成固體矽氧化物；儲存方式 ：産品應放置在密封不鏽鋼容器中，并在惰性氣體中操作。

雙(二乙基氨基)矽烷分子結構圖

      2、【光伏電池】三氯氫矽（TCS）又稱三氯矽烷、矽氯仿，是鹵矽烷系列化合物中最重要的一種産品，沸點爲31.8℃、極易水解、冒白煙、有鹽酸氣味、有毒，三氯氫矽氣體與氧氣或空氣的混合物極易燃燒，遇濕易燃物品，遇明火強烈燃燒，與氧化劑發生反應，有燃燒危險。極易揮發，在空氣中發煙，遇水或水蒸氣能産生熱和有毒的腐蝕性煙霧。

二、現狀

     1、 樣品氮封後放進自動液體進樣器樣品盤上，進樣針在抽取樣品時由于針内含有空氣，樣品在針内迅速固化反應，生成固态矽氧化物等，堵塞進樣針，不斷更換新的進樣針，色譜圖上增加了固化反應後的雜質峰，導緻樣品純度偏低。

     2、樣品氮封後放進自動液體進樣器樣品盤上，進樣針在抽取樣品時由于針内含有空氣，樣品與空氣相遇，易自燃。

三、解決方案：

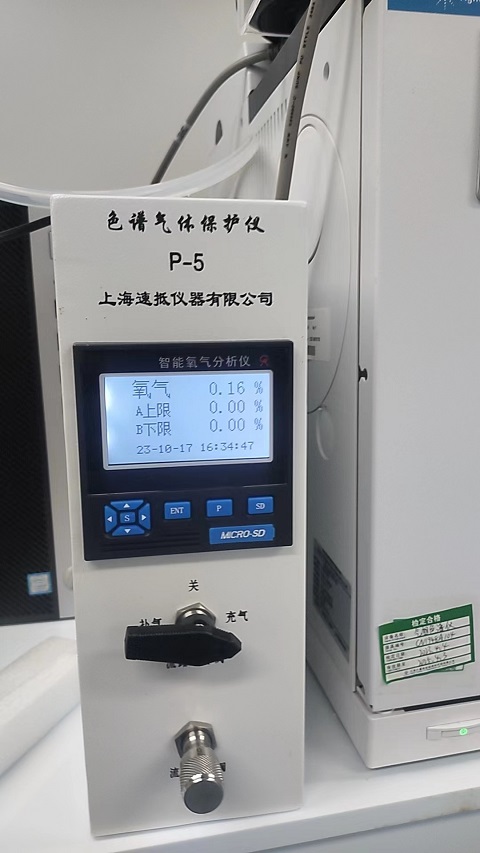

産品名稱：色譜氣體保護儀

産品型号： P-5

惰性氣體：優選氦氣

原理：

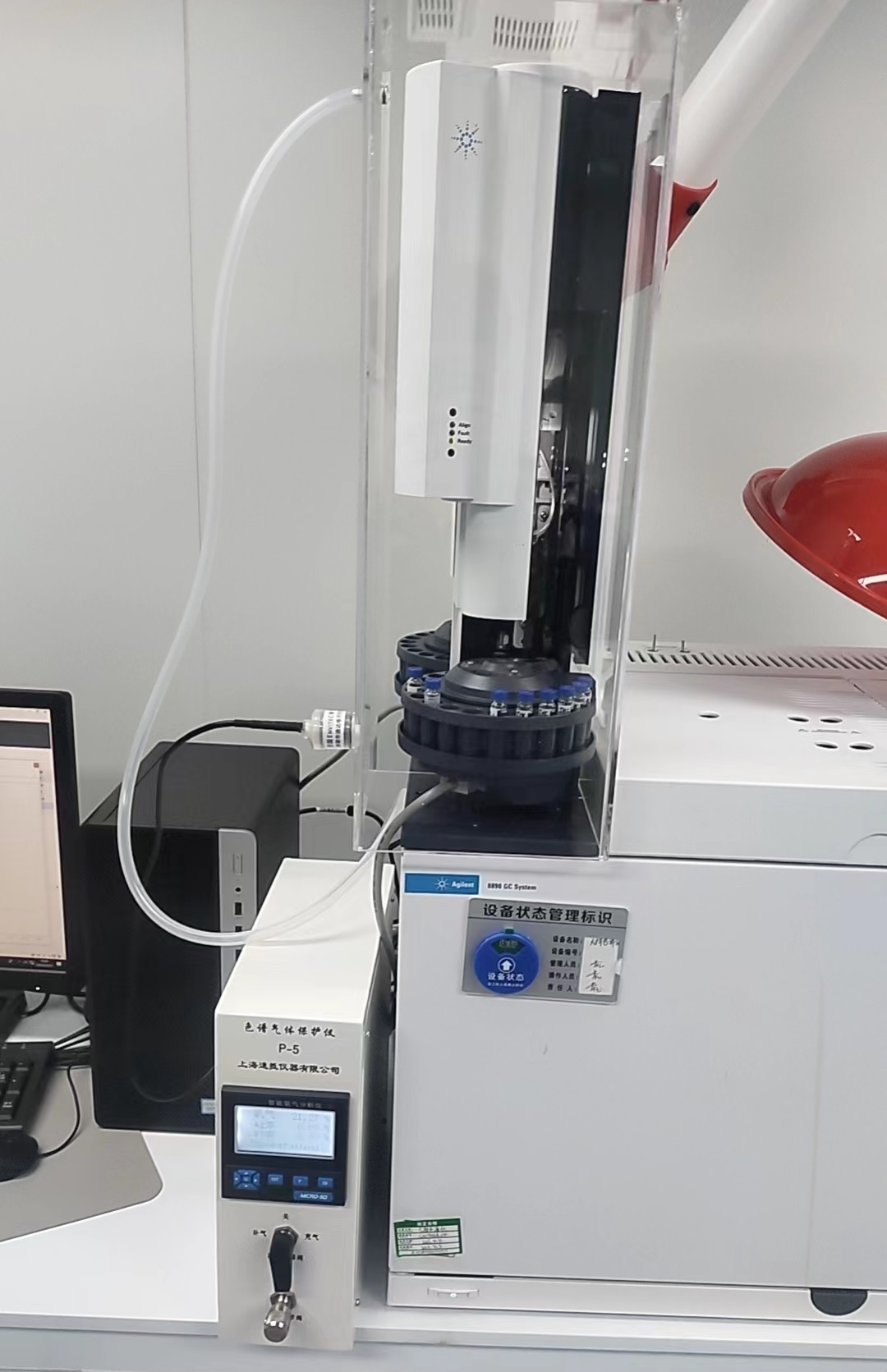

1、設計一個隔離罩呈罩體的将自動液體進樣器籠罩于其内，往隔離罩内連續輸入氦氣置換掉隔離罩内的空氣，氦氣密度最小，氦氣優先充滿頂部空間，可以驅趕空氣從底部排出，樣品位置高度處内置測氧傳感器，實時監控隔離罩内的氧氣濃度，低于安全值時再進樣；

2、氦氣經過流量控制系統進入隔離罩内，初期可以選擇充氣通道，氦氣大流量進入隔離罩内，當空氣全部被置換掉後，切換到補氣通道，維持小流量氦氣；

3、流量控制器中氦氣開關閥可以通過色譜軟件控制，運行完樣品，自動關閉氦氣，節省氦氣。

四、方案優勢：

1、雙通道自由切換，充氣通道，流量大，置換快，補氣通道，流量小，節省氣；

2、采用電磁閥通過色譜儀控制氣源開關，運行完樣品自動關閉，節省氦氣；

3、隔離罩下面開口與進樣口處采用耐高溫包裹層，密封度好，減少外部空氣進入；

4、看得見的氧氣，氧氣濃度可以實時顯示，低于安全值時再進樣。

配備高精度測氧儀（帶儲存卡）

擴展：适用于需要氣體保護的所有液态樣品......
